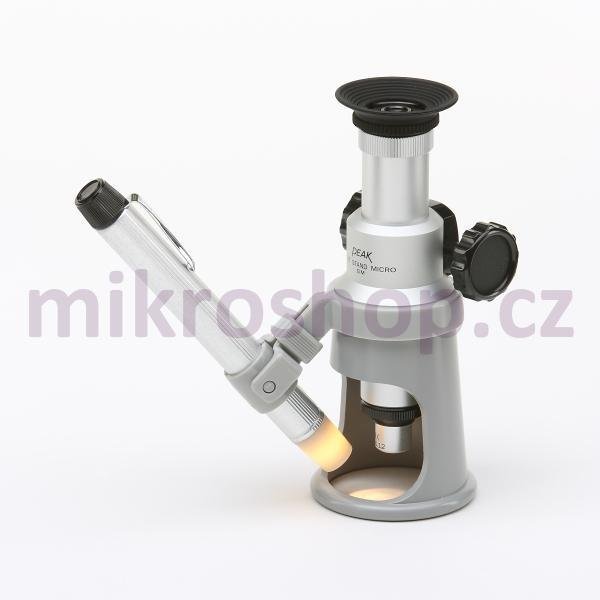

PEAK 2054 EIM (100x) měřící mikroskop

Peak Mikroskop se širokou základnou je jednoduchý měřící mikroskop navržený jako kompaktní a lehký, ale charakteristický širším zorným polem, než mají běžné mikroskopy. Umožňuje nejen zvětšený pohled na kvalitní vzor a obrys objektů, ale také měření vzdáleností a porovnání velikostí pomocí zabudované škály v okuláru. Zaostřování je hladké díky ozubnici s pastorkem s otočným knoflíkem.

Nepřevrácený obraz s měřítkem (EIM)

Série 2054 je k dispozici v optickém systému nepřevráceného obrazu.

Peak Mikroskop se širokou základnou není vhodný jen pro kompletní prohlížení, ale i pro podrobné prohlížení v detailním obrábění a kontroly kvality.

Mikroskopy se širokou základnou série 2054 mohou být připojeny i k digitální kameře.

2054-20x, 2054-20xEIM Zorné pole 7.2mm
Min. škálová vzdálenost č.54 = 0.1mm, Rozsah měření 6.0mm
Min. škálová vzdálenost č.57 = 0.005", Rozsah měření 0.236"
Pracovní vzdálenost 36.0mm, Numerická apertura 0.06, Ohnisková vzdálenost 35.0mm

2054-40x, 2054-40xEIM Zorné pole 3.6mm
Min. škálová vzdálenost č.64 = 0.05mm, Rozsah měření 3.0mm
Min. škálová vzdálenost č.67 = 0.002", Rozsah měření 0.118"
Pracovní vzdálenost 18.7mm, Numerická apertura 0.12, Ohnisková vzdálenost 22.0mm

2054-60x, 2054-60xEIM Zorné pole 2.4mm
Min. škálová vzdálenost č.74 = 0.02mm, Rozsah měření 2.0mm
Min. škálová vzdálenost č.77 = 0.001", Rozsah měření 0.078"
Pracovní vzdálenost 10.8mm, Numerická apertura 0.15, Ohnisková vzdálenost 16.5mm

2054-100x, 2054-100xEIM Zorné pole 1.45mm
Min. škálová vzdálenost č.84 = 0.01mm, Rozsah měření 1.2mm
Min. škálová vzdálenost č.87 = 0.0005", Rozsah měření 0.047"
Pracovní vzdálenost 5.7mm, Numerická apertura 0.19, Ohnisková vzdálenost 10.7mm

2054-150x Zorné pole 0.96mm
Min. škálová vzdálenost č.94 = 0.005mm, Rozsah měření 0.9mm
Min. škálová vzdálenost č.97 = 0.0002", Rozsah měření 0.035"
Pracovní vzdálenost 9.2mm, Numerická apertura 0.24, Ohnisková vzdálenost 7.3mm

2054-200x Zorné pole 0.72mm
Min. škálová vzdálenost č.104 = 0.002mm, Rozsah měření 0.6mm
Min. škálová vzdálenost č.107 = 0.0001", Rozsah měření 0.023"
Pracovní vzdálenost 6.7mm, Numerická apertura 0.35, Ohnisková vzdálenost 5.7mm

2054-300x Zorné pole 0.48mm
Min. škálová vzdálenost č.114 = 0.001mm, Rozsah měření 0.4mm
Pracovní vzdálenost 4.0mm, Numerická apertura 0.04, Ohnisková vzdálenost 3.9mm
